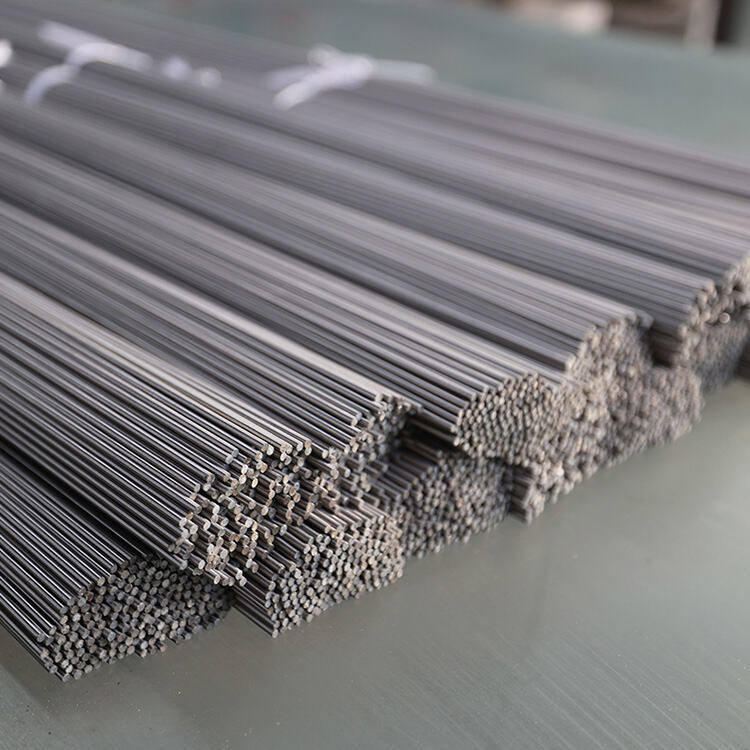

मेडिकल इम्प्लांट टाइटेनियम रॉड एक सर्जिकल इम्प्लांट है जो टाइटेनियम या टाइटेनियम मिश्र धातुओं से बना होता है, जिसका उपयोग मुख्य रूप से हड्डियों को उपचार के दौरान स्थिर और सहारा देने के लिए किया जाता है। इन टाइटेनियम रॉड्स का उपयोग आमतौर पर ऑर्थोपेडिक सर्जरी में किया जाता है, विशेष रूप से अस्थि भंग, रीढ़ की चोटों और हड्डी के विकृति के उपचार के लिए।
उच्च सामर्थ्य
मेडिकल इम्प्लांट टाइटेनियम रॉड 950 MPa तक की तन्य शक्ति प्रदान करता है। एक ही आकार और वजन के स्टेनलेस स्टील की तुलना में, यह काफी अधिक भार सहन कर सकता है। इसकी मजबूती, कम वजन के साथ संयोजन में, संरचना को स्थिर रखते हुए शरीर पर पड़ने वाले तनाव को कम करने में मदद करती है।
शुद्ध प्रोसेसिंग
मेडिकल GR23 GR5 ELI टाइटेनियम रॉड को उच्च सटीकता सुनिश्चित करने के लिए 5-अक्षीय सीएनसी मशीनिंग के साथ बनाया गया है। सतह की खुरदरापन Ra ≤ 0.8 μm है, और पारगम्यता 0.5% से कम रहती है, जिससे हड्डी के साथ 95% से अधिक संपर्क संभव होता है। हम कस्टम 3D आकार भी प्रदान करते हैं, जिसमें मोड़ने की सटीकता ±3° के भीतर नियंत्रित की जाती है, जो जटिल शारीरिक आवश्यकताओं के अनुरूप होना आसान बनाता है।
हल्का डिज़ाइन
टाइटेनियम मिश्र धातु का वजन केवल 4.5 ग्राम/सेमी³ होता है - जो सामान्य प्रत्यारोपण धातुओं की तुलना में लगभग 40% कम है। एक छोटी रीढ़ की हड्डी की छड़ का वजन 12 से 18 ग्राम के बीच होता है। इस हल्के डिज़ाइन से गति के दौरान ऊर्जा के उपयोग में 17% की कमी आती है, जो बहु-स्तरीय प्रत्यारोपण के लिए विशेष रूप से उपयोगी है और ऑपरेशन के बाद की गतिशीलता में काफी सुधार कर सकता है।
विशिष्टताएँ
उत्पाद का नाम |
मेडिकल इम्प्लांट टाइटेनियम रॉड |
सामग्री ग्रेड |
GR3 GR5 ELI GR23 TI6AL4V ELI TC4 ELI |
मानक |
ASTM F67 ASTM F136 GB 13810 |
न्यूनतम ऑर्डर मात्रा |
1किग्रा/वस्तु |
स्थिति |
एनील्ड अवस्था (M), गर्म कार्यशील अवस्था (R), ठंडी कार्यशील अवस्था (Y) (एनील्ड, अल्ट्रासोनिक दोष पता लगाना) |
सहनशीलता |
H11 H9 H7 H6 |
उत्पादन विधि: |
फोर्जिंग और हॉट रोलिंग |
परीक्षण विधियाँ |
ग्राहक की आवश्यकताओं के अनुसार, रेडियोग्राफिक परीक्षण, रंगीनकरण, दोष पता लगाने के परीक्षण और अन्य परीक्षण किए जा सकते हैं। |
उपयोग |
शल्य चिकित्सा उपकरण और साथ ही एक वर्टिजी व्यक्ति के शरीर के लिए एक्सेसरीज़ में भी उपयोग होते हैं। |
हम आंतरिक प्रयोगशाला परीक्षण और तीसरे पक्ष के परीक्षण के माध्यम से निम्नलिखित प्रमुख परीक्षण वस्तुओं को पूरा करेंगे: रासायनिक संरचना विश्लेषण, यांत्रिक गुण परीक्षण, धातुकर्म विश्लेषण, अविनाशी परीक्षण, आयामी और स्थिति सहनशीलता परीक्षण, सतह गुणवत्ता निरीक्षण, आदि। अंत में, एक मानकीकृत और विस्तृत परीक्षण रिपोर्ट प्राप्त की जाती है।
| टाइटेनियम उत्पाद का गुणवत्ता प्रमाण पत्र |
| अनुबंध संख्या |
वस्तु |
उपाधि
n
|
लॉट संख्या |
हीट संख्या |
स्थिति |
आकार (मिमी) |
मात्रा (पीसी) |
शुद्ध वजन |
विनिर्देश |
| एक |
टाइटेनियम बार |
Ti6Al4vELI |
2350745 |
5341ELI-21230030 |
M |
φ2.0*2000 |
/ |
/ |
ASTMF136 |
| टेंशन टेस्ट |
नमूना स्थिति |
तनन
शक्ति
Rm/[MPa]
|
यील्ड सामर्थ्य
Rp0.2/[MPa]
|
दैर्ध्य वृद्धि
A/[%]
|
क्षेत्र कमी
Z/[%
|
एक
[J/cm²]
|
HB(d)
[मिमी]
|
a/°
मोड़ परीक्षण
|
| M |
Li |
1005 |
839 |
25.5 |
एक |
एक |
एक |
एक |
| L2 |
1007 |
841 |
26.0 |
एक |
एक |
एक |
एक |
| मानक |
≥860 |
≥795 |
≥10 |
एक |
|
|
|
| अन्य |
आयामी
निरीक्षण
|
दृश्य
निरीक्षण
|
सूक्ष्म संरचना |
मैक्रोसंरचना |
उल्ट्रासोनिक
निरीक्षण
|
सतह
दूषित
परीक्षण
|
कला संक्रमण
बिंदु (℃)
|
गलन विधि |
| ठीक है |
ठीक है |
ठीक है |
ठीक है |
एक |
ठीक है |
एक |
|
| रासायनिक संरचना (%) |
| जगह |
टाइटेनियम |
एक |
धातु |
V |
Fe |
C |
N |
H |
0 |
(अन्य) |
| शीर्ष |
शेष |
एक |
6.17 |
4.09 |
0.158 |
0.011 |
0.008 |
0.0031 |
0.110 |
(प्रत्येक) <0.10 |
| मध्य |
शेष |
एक |
|
|
|
|
|
|
(कुल) <0.40 |
| तल |
शेष |
एक |
6.22 |
4.13 |
0.165 |
0.010 |
0.009 |
0.114 |
|
| मानक |
|
|
5.5~6.5 |
3.5~4.5 |
≤0.25 |
≤0.08 |
≤0.05 |
≤0.012 |
≤0.13 |
|

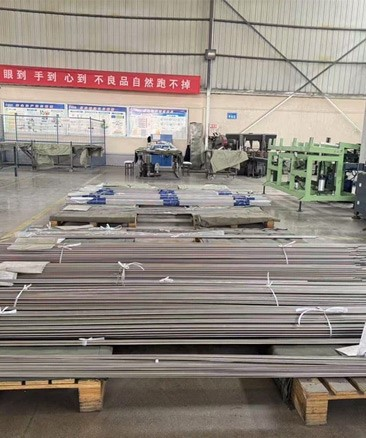

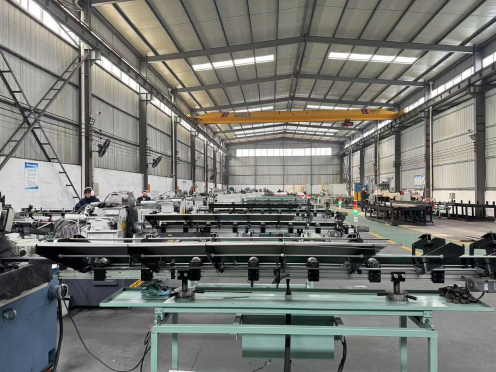

Ylasting टाइटेनियम फैक्टरी के पास चिकित्सा टाइटेनियम गोल छड़ उत्पादन के लिए 16 लाइनें हैं, टाइटेनियम बार मुख्य उत्पादन लाइन नीचे दी गई है।

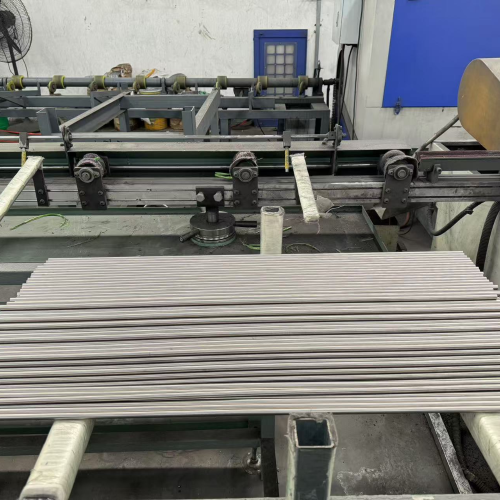

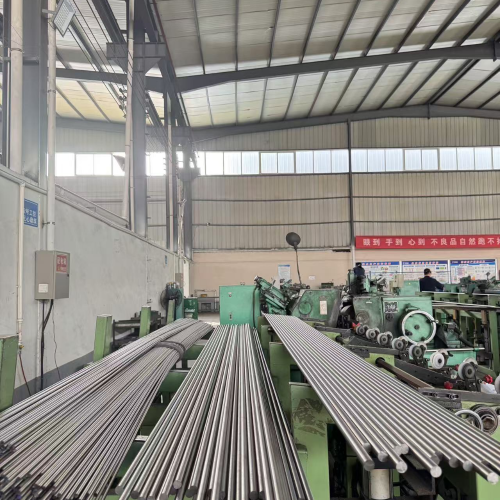

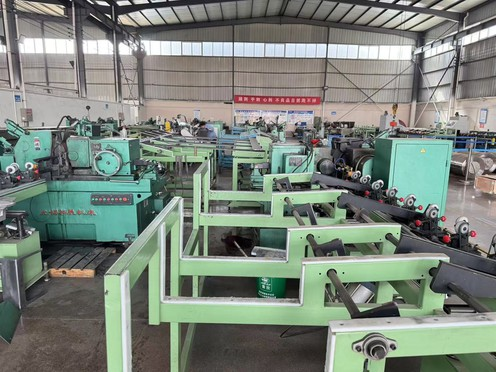

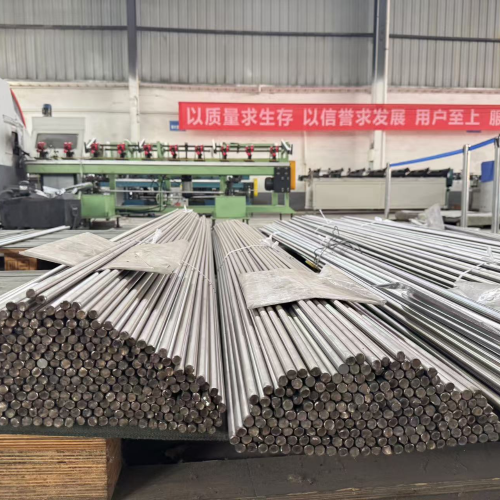

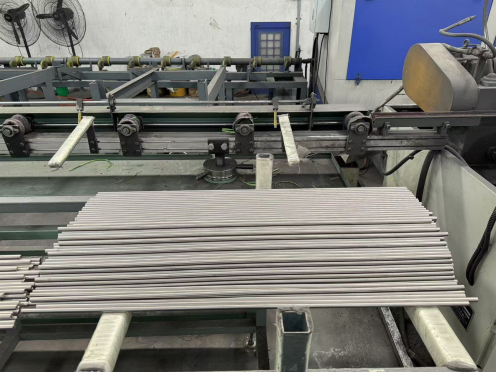

मेडिकल टाइटेनियम राउंड बार उत्पादन लाइन

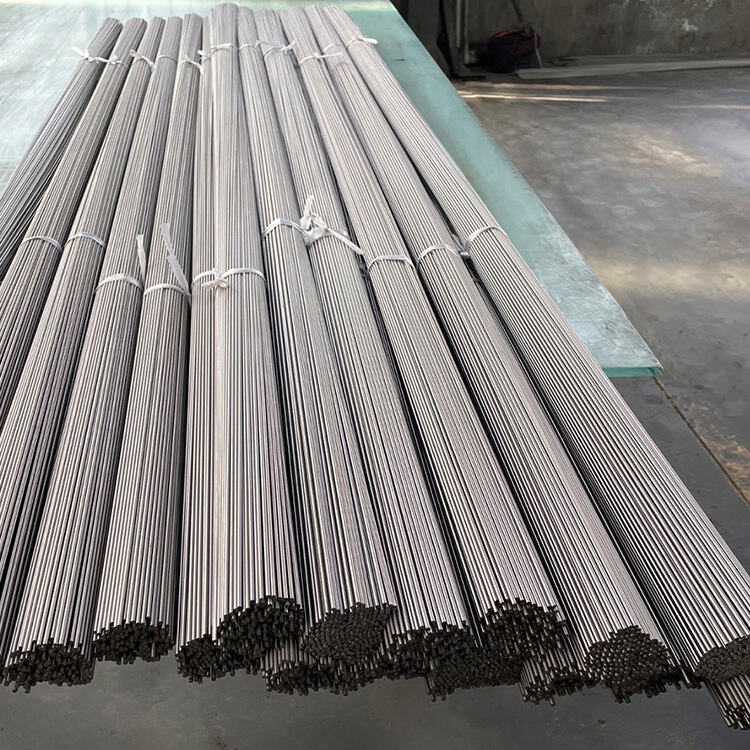

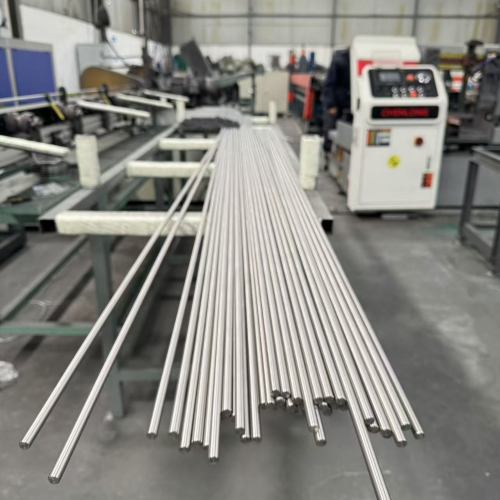

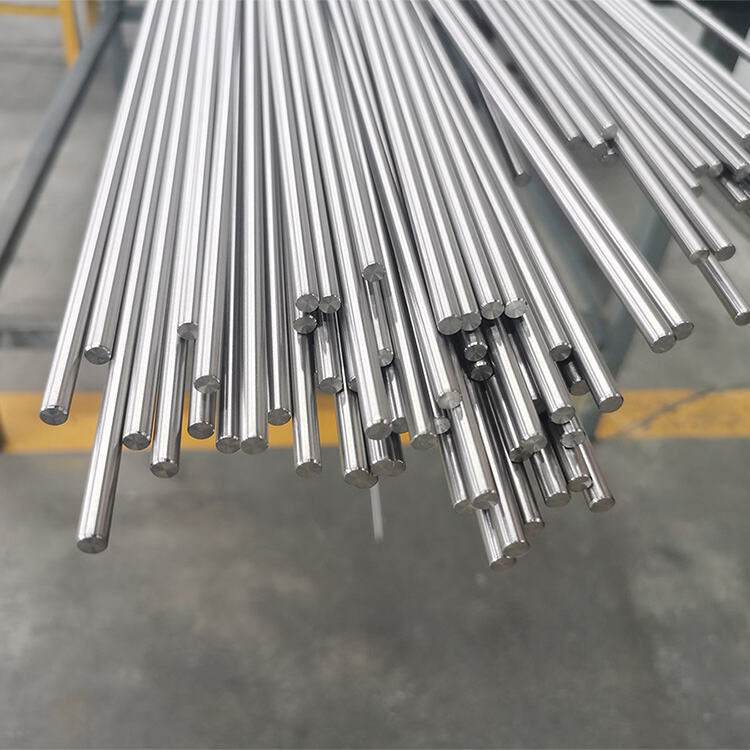

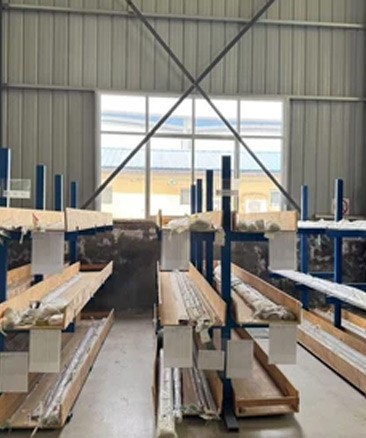

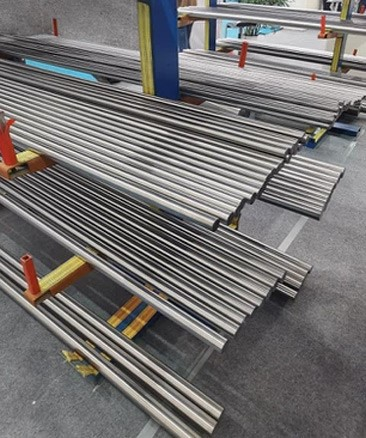

Ylasting टाइटेनियम फैक्ट्री किसी भी आकार और किसी भी ग्रेड की चिकित्सा टिटेनियम राउंड बार और छड़, सभी का स्टॉक उपलब्ध है, 2 दिन के भीतर शिप किया जा सकता है।
मेडिकल टाइटेनियम राउंड बार को जैविक चिकित्सा अनुप्रयोगों के लिए सबसे आकर्षक धातु सामग्री माना जाता है। जैविक चिकित्सा अनुप्रयोगों के लिए Ti-6Al-4V को लंबे समय से पसंद किया गया है। हालाँकि, स्थायी इम्प्लांट अनुप्रयोगों के लिए, मुक्त वैनेडियम और एल्युमीनियम के कारण मिश्र धातु में विषाक्त प्रभाव हो सकते हैं। इसलिए, इम्प्लांट अनुप्रयोगों के लिए वैनेडियम-मुक्त और एल्युमीनियम-मुक्त मिश्र धातुओं को लागू किया गया है।

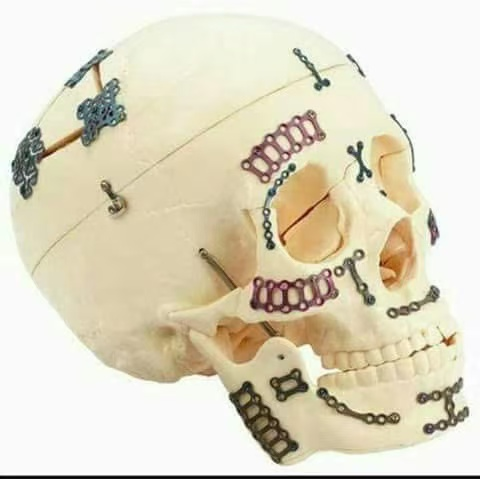

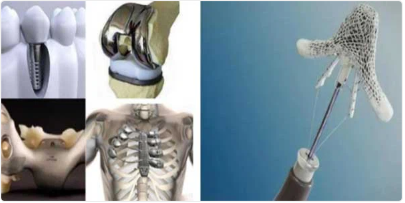

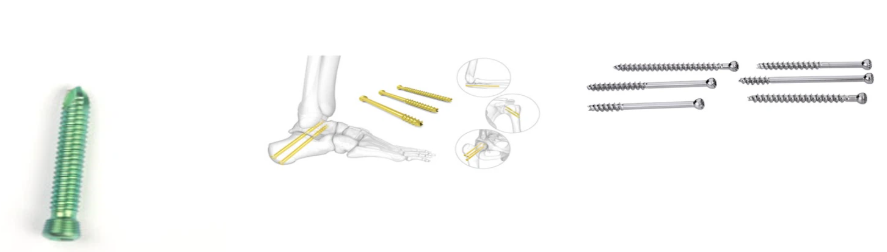

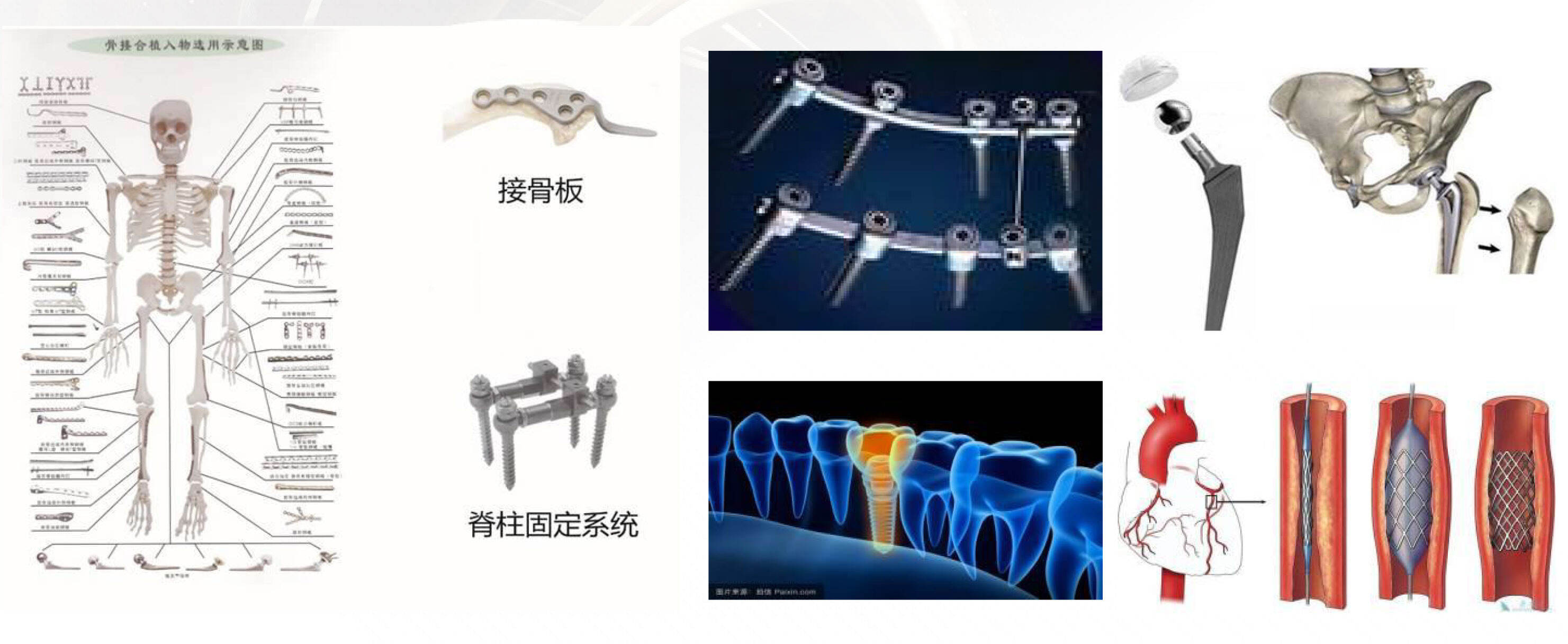

चूंकि टाइटेनियम मिश्र धातुओं में उत्कृष्ट जैविक संगतता, संक्षारण प्रतिरोध और मध्यम शक्ति के गुण होते हैं। इनका उपयोग ऑर्थोपेडिक इम्प्लांट्स, जैसे कृत्रिम जोड़, फ्रैक्चर फिक्सेशन उपकरण, रीढ़ की हड्डी सुधार उपकरण आदि में व्यापक रूप से किया जाता है।
क्योंकि टाइटेनियम मिश्र धातुओं का मानव शरीर के साथ उत्कृष्ट संगतता होती है और वे शरीर के लिए निर्दोष तथा हानिरहित होते हैं, इसलिए इनका उपयोग अस्थि संयुक्त में किया जाता है।
दंत इम्प्लांट्स, क्राउन, पुल और इनलेज में दंत चिकित्सा में टाइटेनियम मिश्र धातु का उपयोग किया जाता है। चूंकि टाइटेनियम मिश्र धातु का लचीलेपन का मॉड्यूलस प्राकृतिक दांतों के समान होता है, अतः टाइटेनियम मिश्र धातु से बने दंत इम्प्लांट्स ऐल्वियोलर अस्थि पर दबाव कम कर सकते हैं, जिससे इम्प्लांट्स की स्थिरता और सफलता दर में सुधार होता है।
क्योंकि टाइटेनियम मिश्र धातुओं का मानव शरीर के साथ उत्कृष्ट संगतता होती है और वे शरीर के लिए निर्दोष तथा हानिरहित होते हैं, इसलिए इनका उपयोग अस्थि संयुक्त में किया जाता है
